Какие шаги по сбору верхней части ibop?

1. Поместите верхний клапан IBOP на пол под зажим

цилиндр, чтобы зажимный цилиндр мог быть зарезан на него (

Соединение щенка может использоваться для его поддержки). Опустить цилиндр зажима

так что верхний ibop поднимается через цилиндр зажима.

Поместите блокировку шерн и инструмента

IBOP и затяните четыре альтернативных фиксирующих винтов, чтобы закрепить его

Верхний ibop, обеспечивающий временное плечо, чтобы поддержать его

масса.

2. Установите оболочку привода и рукоятки.

3. Поднимите цилиндр зажима с верхним клапаном IBOP, пока

Вращает ствол привода по часовой стрелке, чтобы задействовать резьбу. Один раз

Стебель для привода и верхний клапан ibop начинают вращаться вместе,

Остановите двигатель, переключитесь на вперед, вращайтесь, нажмите и

удерживать крутящий ключ нажмите и удерживайте

вращаться.

4. Поверните нижний IBOP и Saver SUB в положение (см.

соответствующие процедуры в предыдущих разделах). Убеждаться

что два блокировки соединений инструмента правильно установлены на зажиме

цилиндр и в правильной последовательности.

5. Отпустите крутящий ключ нажмите и удерживает кнопку

для раскрытия. Опустите цилиндр зажима, пока он не выровняется с

первая дыра. Теперь цилиндр зажима выстроился в выровнку с помощью вставки

подставка

6. Выберите режим крутящего момента. Давить на зажимное цилиндр, чтобы зажим

на подборке, нажимая и удерживая крутящий момент

Кнопка нажимает и удерживайте и примените желаемое

Крутящий момент, чтобы косметировать все три соединения.

7. Поместите три соединения инструмента в их соответствующих суставах. Установить

Три блокировки соединений инструмента с использованием правильной сборки

Процедура, описанная в разделе блокировки соединений инструмента.

8. Установите и яж IBOP привод и закрепите его.

9. Снимите лебедку и храните ее в его коробке.

Мы поставляем ниже запасных частей:

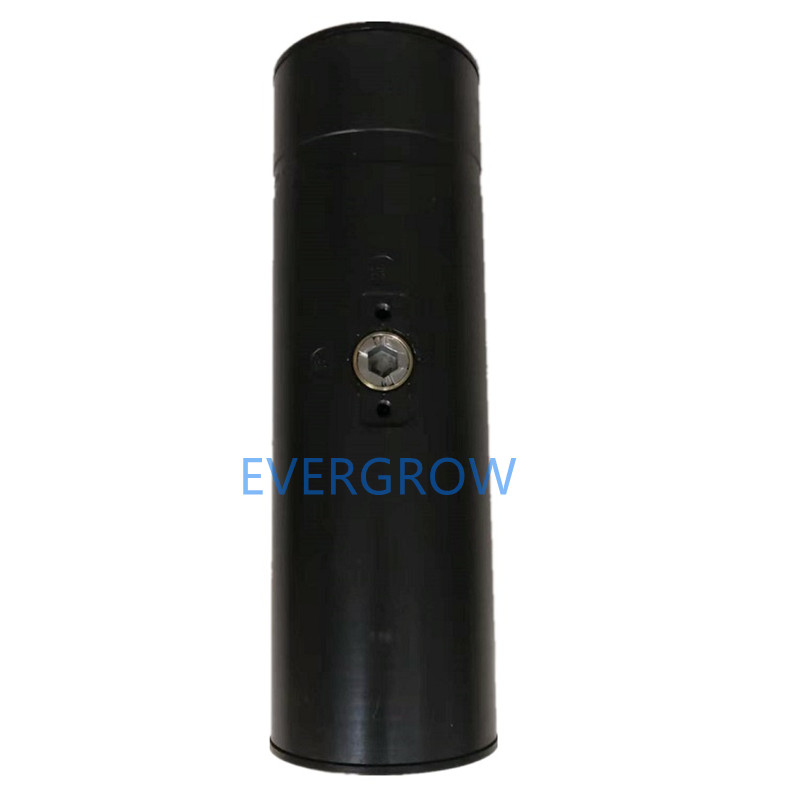

TDS-11SA IBOP UPPER OEM#110103-500

Nov Varco TDS-11SA Top Drive Assembly Assembly

Nov TDS-11SA Top Drive Ibop Assy

IBOP Upper, OEM#110103-500

Ibop, Upper, H2S Trim oem#110103-502

Ibop, Lower, OEM#114706-500

Ibop, Lower, H2S Trim oem#114706-502

Качество гарантировано, добро пожаловать на заказ!
